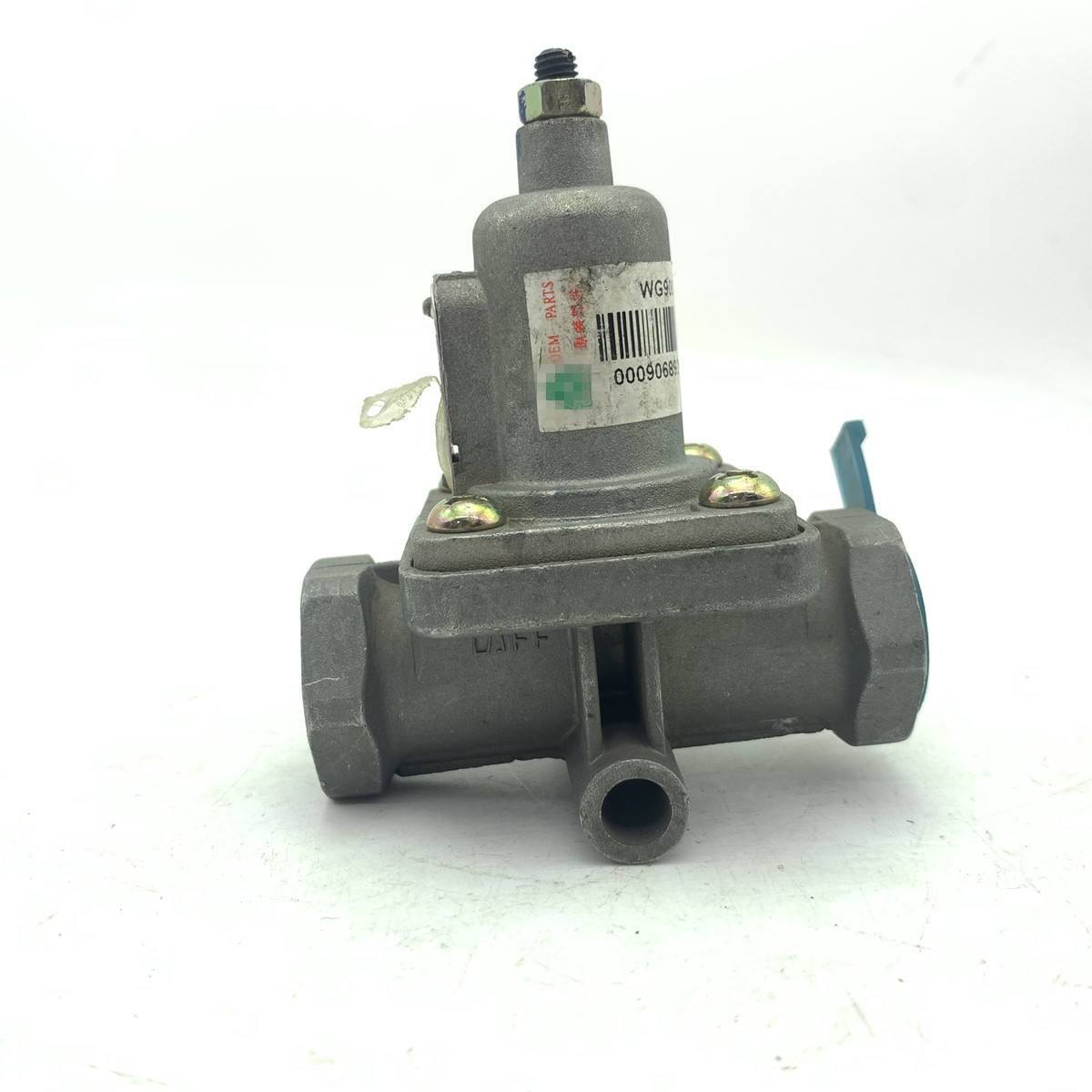

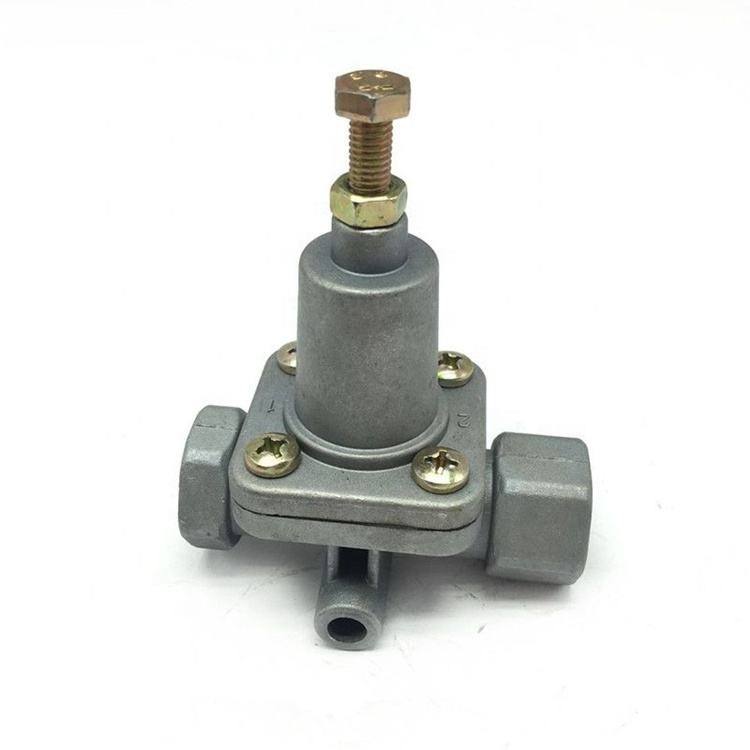

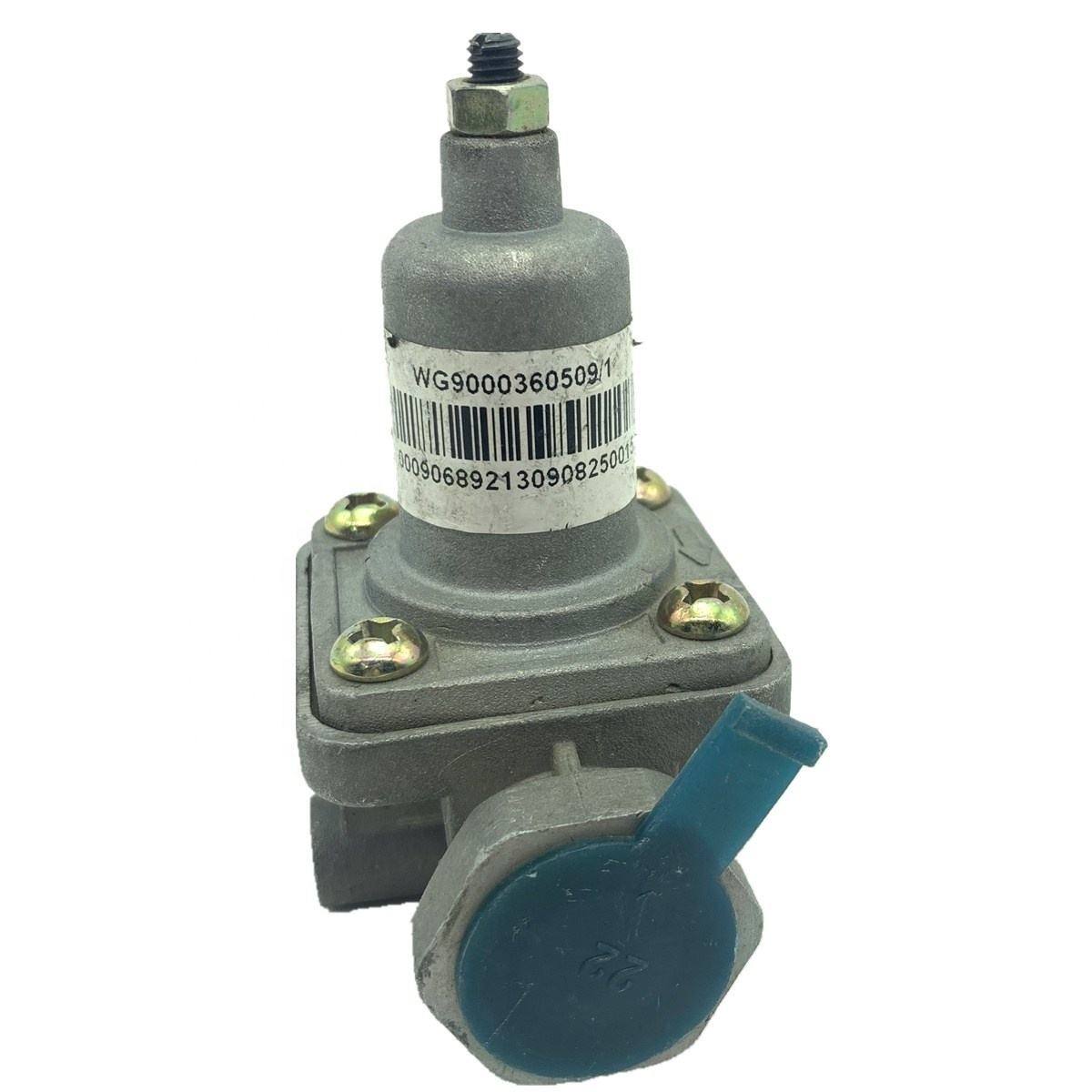

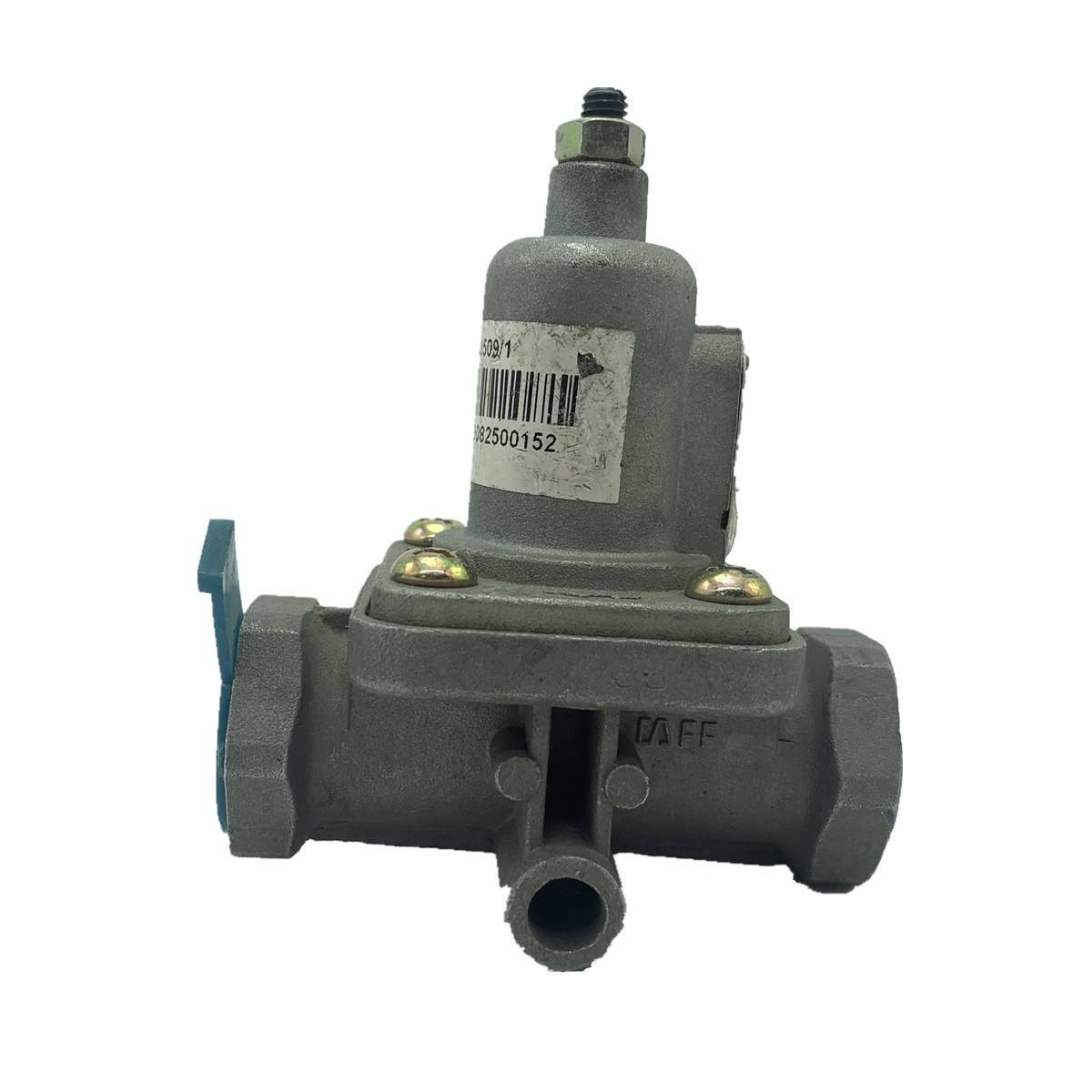

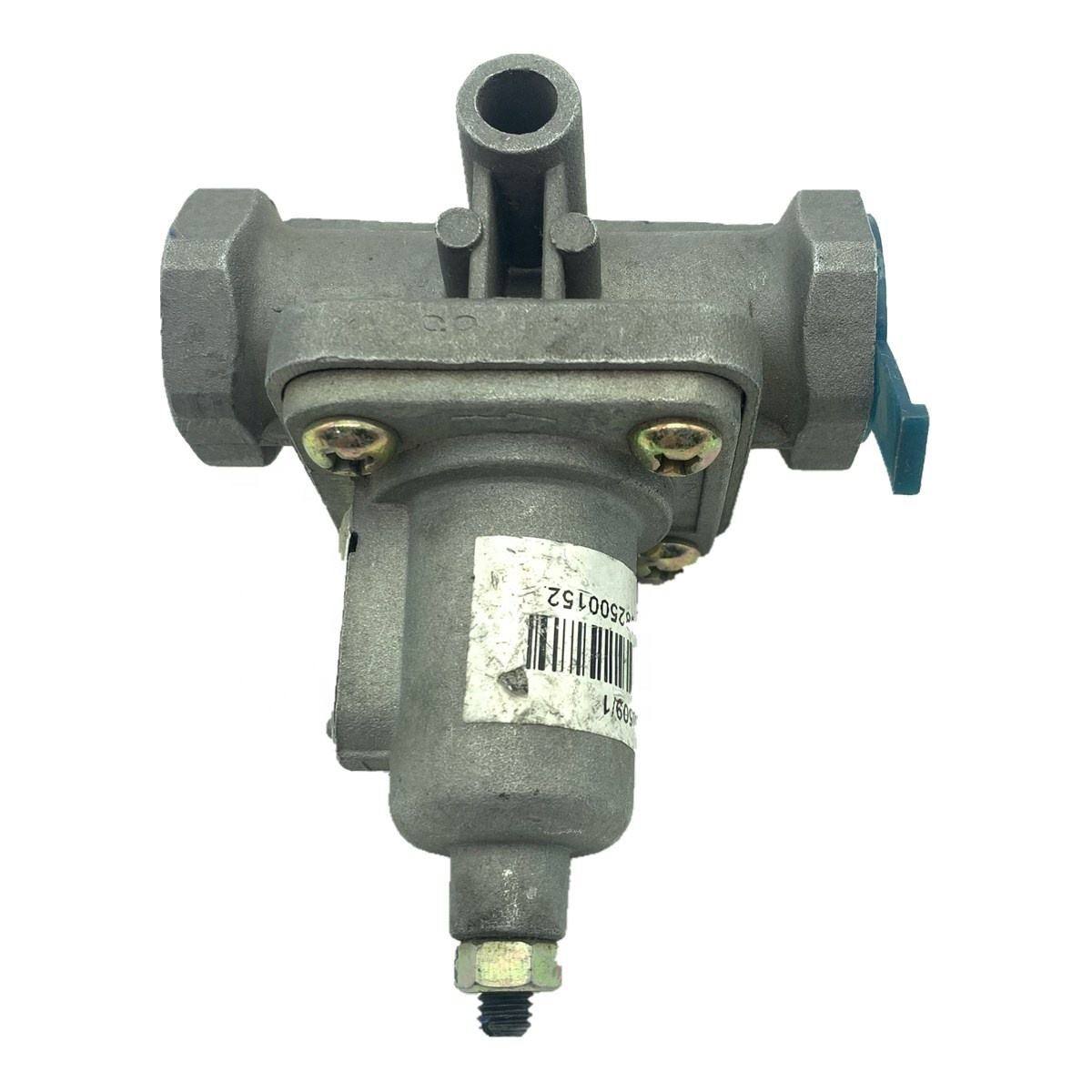

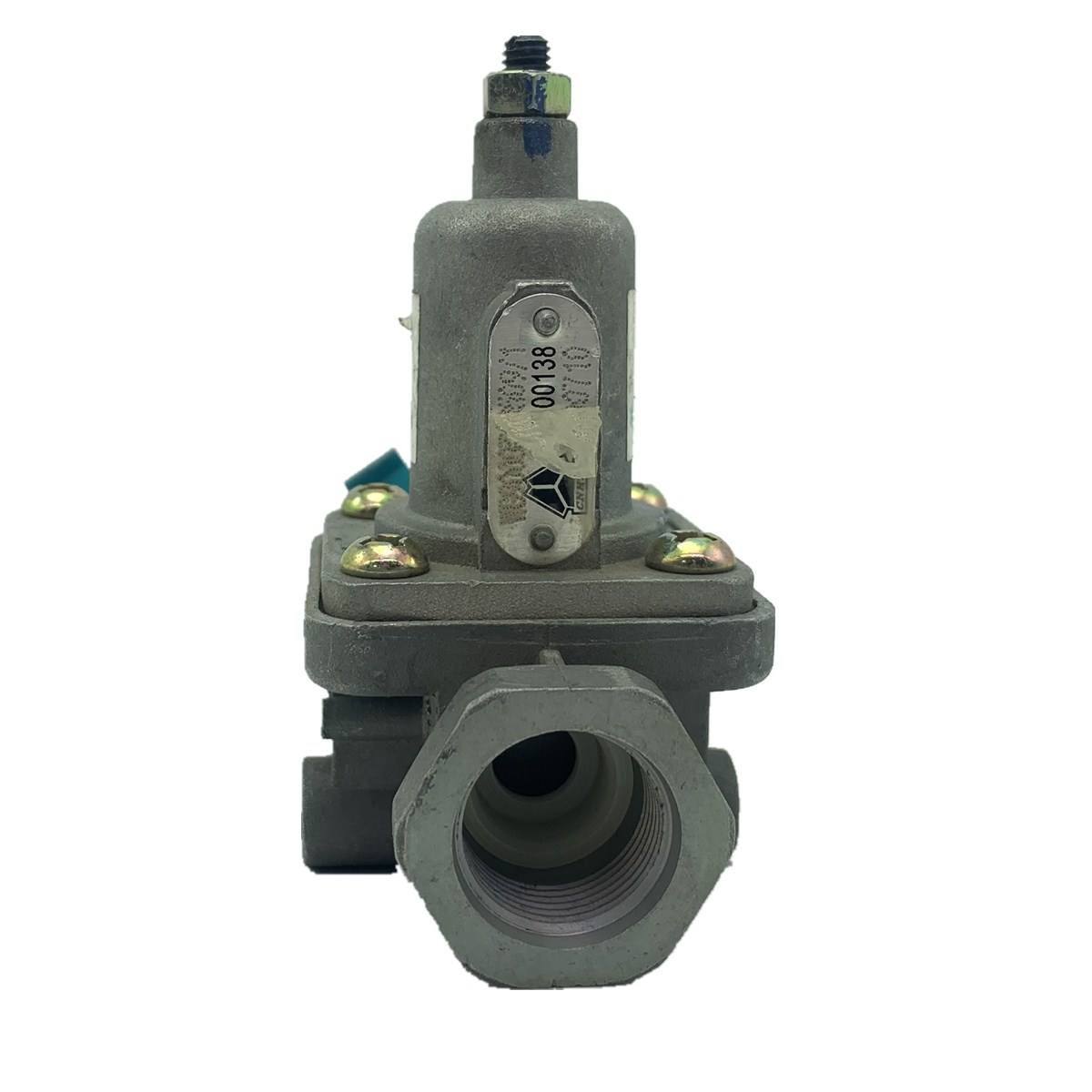

WG9000360509 tehermentesítő szelep Sinotruk HOWO-hoz

A Sinotruk HOWO WG9000360509 nyomáscsökkentő szelepe egy Kínában gyártott légfékrendszer biztonsági alkatrésze, amelyet a Skyond márka kínál a globális vásárlóknak, és a Jinanban található gyártóbázisról gyártják és szállítják. Ez a szelep a HOWO teherautók légtartálya vagy légszárítója közelében van felszerelve, és automatikusan aktiválódik, ha a rendszer nyomása meghaladja a beállított határértéket, hogy felszabadítsa a felesleges levegőt, és megakadályozza a csövek vagy alkatrészek túlnyomás miatti károsodását. Illik a HOWO-hoz és más Sinotruk modellekhez. A menet közvetlenül illeszkedik a gyári csatlakozókhoz, nincs szükség adapterekre vagy tömítőanyagokra a telepítéshez.

Termékleírások

Kockázatok, ha a nyomásmentesítő szelep meghibásodik

A biztonsági szelep nem egy gyorsan kopó alkatrész, de ha meghibásodik, a következmények közvetlenek és súlyosak.

A szelep zárva ragadt

A légtartály továbbra is túlnyomás alatt áll a tervezési határokon, ami potenciálisan vezeték- vagy tartályszakadást és azonnali fékrendszer nyomásveszteséget okozhat.

A szelep idő előtt kinyílik, vagy nem záródik teljesen

A rendszer tartási nyomása csökken, a kompresszor gyakran ciklusba lép (növekszik az üzemanyag-fogyasztás), és a fékpedál érzete kemény lesz, ha a fékerő csökken.

Rugói fáradtság nyomáseltolódást okoz

A szelep az alapérték alatt vagy felett nyit, vagy túl korán engedi le a nyomást (csökkenti a féktartalékot), vagy túl későn (a rendszer állandóan túlterhelt állapotban van).

A flottaüzemeltetők számára a légnyomás-problémák által okozott késések a fékekben közvetlen biztonsági aggályt jelentenek. A Sinotruk HOWO WG9000360509 tehermentesítő szelepe egyenletes teljesítményt nyújt: az OEM nyomásértékekre kalibrálva, a hosszú távú fáradtságállóságra tervezett rugók biztosítják a szelep nyitását és zárását a megfelelő nyomáson.

Hogyan működik a szelep belsőleg?

A Sinotruk HOWO WG9000360509 nyomáscsökkentő szelepe egy rugós nyomáscsökkentő szelep, amely négy fő összetevőből áll: testből, rugóból, tömítésből és tömítésekből.

Működési elv:A rendszer nyomása a bemeneti nyíláson keresztül a szeleplap aljára hat. Ha a nyomás a rugó beállítási pontja alatt van, a rugó szorosan az üléshez tartja a patront; a szelep zárva marad. Amikor a nyomás eléri a beállított értéket, a légerő legyőzi a rugó előfeszítését, felemeli a tömlőt, és a felesleges levegőt kivezeti a kipufogónyíláson keresztül. A nyomás csökkenésével a rugó visszanyomja a szeleptányért, hogy lezárja a szelepet.

Ez a ciklus több százszor előfordulhat a jármű működése során. A rugóanyag és a hőkezelés határozza meg a kifáradási időt; a tömítés anyaga meghatározza, hogy a szelep deformálódik-e vagy megkeményedik-e alacsony/magas hőmérsékleten, ami befolyásolja a tömítés integritását; az üléshez való illeszkedés pontossága meghatározza a szivárgásmentes teljesítményt zárt állapotban.

Tervezési követelményünk: a szelepnek a beállított nyomás ±5%-án belül kell működnie, zárás után a szivárgási sebesség a specifikáció alatti, a rugórepedés nyomáseltolódása pedig 3%-on belül 100 000 ciklus után.

Miért fontosak a rugók és tömítések a minőség szempontjából?

A biztonsági szelep meghibásodási pontjai a rugóban és a tömítésekben összpontosulnak.

Tavaszi:Ötvözött rugóacélból készült, edzett és edzett, fekete oxid vagy horgany bevonattal a korrózióállóság érdekében. A vezeték átmérőjét, a tekercsszámot és a szabad hosszt minden egyes nyomásértékhez pontosan kiszámítják a pontos előfeszítés érdekében. Az ötvözött rugóacél nagyobb rugalmassági határt és kifáradási szilárdságot kínál, mint a közönséges szénacél, ellenáll a plasztikus deformációnak vagy a gyakori kerékpározás során bekövetkező törésnek.

Tömítések:Nitril-butadién gumi (NBR), -40°C és +100°C közötti üzemi hőmérséklet-tartományban. Az NBR jobb szakítószilárdságot és kopásállóságot biztosít, mint a szabványos gumi, ellenáll a deformációnak vagy a kopásnak nagy nyomású levegő becsapódása során. A kettős tömítésű kialakítás egy O-gyűrűt (dinamikus tömítés, amikor a szelepfej mozog) és egy lapos tömítést (statikus tömítés, amikor a szelep zárva van) kombinál, hogy zárt állapotban nulla szivárgás érhető el.

Test:Kapható gömbgrafitos öntöttvas vagy öntött alumínium kivitelben. A gömbgrafitos öntöttvas nagy szilárdságot és ütésállóságot kínál nagy terhelésű alkalmazásokhoz; Az alumínium könnyebb, jobb hőelvezetéssel, ahol a súly számít. Mindkét anyag korróziógátló kezelést kap, legalább 72 órás sópermetezési teszten.

Ellenőrzési folyamat a Skyondnál

Minden Sinotruk HOWO WG9000360509 nyomáscsökkentő szelep szállítás előtt a következő ellenőrzéseken esik át:

1. Repedési nyomáspróba.Sűrített levegős nyomáspróbapaddal a nyomást fokozatosan növelik, amíg a szelep ki nem nyílik, rögzítve a repedési nyomást. A 0,6 MPa besorolásnál az elfogadható tartomány 0,58–0,62 MPa; 0,65 MPa esetén 0,63–0,67 MPa. Az ezen a tartományon kívül eső egységek átdolgozásra kerülnek.

2. Zárási nyomás és szivárgáspróba.Nyitás után a nyomás felszabadul, amíg a szelep újra be nem ül; a zárónyomás stabilitása ellenőrizve van. A szelepet ezután 30 másodpercig zárva kell tartani, miközben mérik a szivárgási sebességet. A szabvány előírja, hogy a szivárgási sebesség ≤5 ml/perc zárás után.

3. Rugónyomás-próba.A rugók véletlenszerű mintáit tesztelik a kompressziós/visszapattanási teljesítményre szimulált munkakörülmények között, ellenőrizve, hogy a szabad hosszúság és a munkamagasság a tervezett tűréshatárokon belül van-e.

4. Szemrevételezés és menetellenőrzés.A test felületét ellenőrzik, hogy nincsenek-e rajta homoklyukak vagy repedések; a szálakat go/no-go mérőkkel ellenőrzik.

Az összes vizsgálati eredményt tételenként rögzítik, és a jelentéseket megőrzik a nyomon követhetőség érdekében.

Telepítési kényelem

A Sinotruk HOWO WG9000360509 tehermentesítő szelepe az eredeti gyári kivitelekkel azonos meneteket használ. A telepítéshez nincs szükség adapterekre, menetes szalagra vagy folyékony tömítőanyagra.

Eljárás:Keresse meg a rögzítőnyílást a légtartályon vagy a légszárítón, kézzel csavarja be a szelepet, amíg a menetek nem kapcsolódnak egymáshoz, majd húzza meg szabványos kulccsal a megadott nyomatékkal. A menetkialakítás öntömítő – meghúzás után a kúpos vagy lapos tömítőfelület tömítést képez a nyílással, nem támaszkodik szalagra vagy pasztára a hézagok kitöltéséhez.

Csere folyamata:Nyomásmentesítse a légtartályt, távolítsa el a régi szelepet, tisztítsa meg a rögzítőnyílás meneteit és a tömítőfelületet, majd szerelje be az új szelepet. Egyetlen szelep cseréje kevesebb, mint 15 perc.

OEM testreszabási képesség:Gyártás rajzokra, mintákra vagy speciális követelményekre

A Skyond nem csak szabványos katalógustermékeket szállít, hanem OEM egyedi megrendeléseket is elfogad. A speciális nyomásbeállításokkal, portméretekkel vagy márkajelzési követelményekkel rendelkező ügyfelek számára teljes körű testreszabást biztosítunk a tervezéstől a tömeggyártásig.

Testreszabási folyamat:Az Ügyfél termékrajzokat, mintákat vagy részletes specifikációkat biztosít.

Technikai csapatunk értékeli a megvalósíthatóságot, megerősíti az anyagokat, a nyomásparamétereket, a megmunkálási folyamatokat és egyéb kritikus szempontokat.

A mintákat vásárlói tesztelésre és jóváhagyásra készítik.

A minta jóváhagyása után megkezdődik a tömeggyártás a teljes minőség-ellenőrzési nyomon követhetőség mellett.

Több tengerentúli ügyfél már együttműködik a Skyonddal az OEM projektekben, saját márkajelzéssel a termékfelületeken a helyi piaci értékesítés érdekében. Az OEM-megrendelések MOQ-ja és átfutási ideje a termék összetettsége alapján történik.

A Skyond teljes körű Sinotruk alkatrészellátása

A Sinotruk HOWO WG9000360509 tehermentesítő szelepe csak egy termék a Skyond portfóliójában. A Sinotruk alkatrész-szektorban szerzett 15 éves tapasztalattal a Skyond teljes alkatrészellátást kínál motorokhoz, sebességváltókhoz, alvázhoz és karosszériarendszerekhez.

Motor alkatrészek:hengerblokkok, fejek, dugattyúk, dugattyúgyűrűk, főtengelyek, hajtókarok, szelepek, üzemanyag-szivattyúk, vízszivattyúk, turbófeltöltők stb.

Sebességváltó alkatrészek:tokok, fogaskerekek, szinkronizálók, csapágyak, váltószerkezetek, tengelykapcsoló tárcsák és nyomólapok stb.

Alváz alkatrészek:vázak, felfüggesztés, kormányművek, hajtókarvégek, fékdobok, féktárcsák stb.

Karbantartó alkatrészek:szűrők (olaj, üzemanyag, levegő), fékbetétek, szíjak, feszítők stb.

Minden alkatrész eredeti OEM és kiváló minőségű utángyártott változatban is elérhető, hogy megfeleljen a különböző piaci igényeknek és beszerzési költségvetéseknek. A mennyiségi rendelések jobb egységárakat kapnak – a tömeges rendeléseket szívesen fogadjuk.

Miért szerezze be a HOWO alkatrészeit a Skyondból?

1. Tizenöt év koncentrált tapasztalat. A Skyond 15 éve működik a nehéz tehergépjárművek és építőipari gépek alkatrészeinek ágazatában, mélyreható ismereteket építve ki a Sinotruk teljes termékcsaládjával a motor belső részétől az alvázalkatrészekig és a légfékrendszer-alkatrészekig, mint például a WG9000360509 biztonsági szelep. Ez azt jelenti, hogy gyorsabban azonosítja a járművéhez megfelelő alkatrészt, és kevesebb a rendelési hiba.

2. Sinotruk szülővárosában található. Üzemünk és raktárunk Jinanban, Sinotruk központjában található. Ez közvetlen hozzáférést biztosít számunkra a pontos specifikációkhoz és az eredeti referenciamintákhoz, és lehetővé teszi számunkra, hogy gyorsan mozgassuk a készletet a többszintű elosztási csatornák okozta hosszú átfutási idők nélkül. A legtöbb megrendelés a fizetést követő 7-45 napon belül kiszállításra kerül.

3. Készen áll a globális szállításra. Rendszeresen exportálunk Oroszországba, Közép-Ázsiába, Délkelet-Ázsiába, Afrikába, Dél-Amerikába és azon túl. Logisztikai csapatunk tapasztalattal rendelkezik a konténerek rakodásában, a vámdokumentációban és a főbb kikötőkbe történő útvonaltervezésben. Akár egyetlen szelepre van szüksége, akár egy teljes tartály vegyes alkatrészekre, mi kezeljük a szállítási oldalt, hogy ne kelljen.

4. Egy szállító, több ezer alkatrész. A WG9000360509 nyomáscsökkentő szelepen túl a Skyond motoralkatrészeket, sebességváltó-alkatrészeket, alvázalkatrészeket, szűrőket, fékbetéteket, szíjakat és több mint 130 000 terméket szállít és szállít. Több alkatrésztípus egyetlen forrásból történő rendelése csökkenti a beszerzési munkaterhelést és konszolidálja a szállítmányokat.

Egyszerű értékesítés utáni. Ha egy termék megerősített minőségi hibával érkezik, megjavítjuk, kicseréljük vagy visszatérítjük az árát. Nincs érv, nincs elhúzódó késés. Mi mögöttünk állunk, amit szállítunk.
